項目一：儀器儀表使用（分值20分，考核形式：口述+動手演示）

萬用表使用：

1、表的名稱：指針式萬用表

2、用途：測量交流電壓、直流電壓、電流和電阻。

3、外觀檢查：外觀無破損，紅黑表棒連接良好，導線無破損。

4、測量元器件：（測什么物理量，量程開關打到對應測量范圍，切勿使用電阻檔測電壓大小）

（1）電阻

第一步，量程開關選電阻檔位X100；第二步，歐姆調零，指針應在右邊0刻度；第三步測量讀數，有效值：指針應在5~50之間（不在就要換檔位，5刻度以下量程開關往下調，50刻度以上量程開關往上調，記住換檔位就要歐姆調零！！！）。電阻大小=指針所指的刻度 X 檔位倍數。

（2）判別二極管極性

量程開關選電阻檔位X1K,測兩次（一次指針偏向0刻度表示導通狀態，一次偏向于無窮大刻度表示截止態度）。闡述：此二極管是良好，因為有單相導通性，正向導通，方向截止。正向導通時，萬用表黑表筆所指引腳是二極管的正極。

（3）干電池（量程開關怎么調？先估算被測大小再選量程大小）

1.5V干電池：量程開關選直流電壓（DCV）2.5檔位，看指針是否在左邊0刻度（如果不在需要機械調零），用250刻度值來讀數，指針應在100~150刻度之間，一小格代表5，讀數。因為選2.5V檔位，所以干電池大小=讀數除以100。

9V干電池：量程開關選直流電壓（DCV）10檔位，用10刻度值都數，指針應在8~10刻度之間，一小格代表0.2，直接讀出指針所指刻度。

5、測量完畢，表量程開關應歸OFF檔或交流電壓最大檔（ACV1000）。

鉗形電流表使用

1、表的名稱：鉗形電流表

2、用途：測量交流電流。

3、外觀檢查：外觀無破損，張力（按三下，壓力適中），張開鉗口表面：無異物、無損壞和磁頭鐵芯無生銹。

4、測量：首先量程開關選交流電流（ACA）最大檔。只能測量一根導線，測量時被測導線放在鉗口中央，讀數讀數。換檔位，必須退出導線，逐級降檔，再測量。如果最小檔位仍然讀不讀數，導線在鉗口繞圈數（至少3圈），有讀數后讀數除以內圈數。

5、測量完畢，表量程開關應歸OFF檔或交流電流最大檔。

絕緣電阻表使用

1、表的名稱：絕緣電阻表，也稱兆歐表或搖表

2、用途：測量絕緣電阻（設備外殼或電纜）。

3、外觀檢查：外觀無破損，L和E接線柱良好無松動。

4、性能測試：

 （1）開路測試：L和E分開放在絕緣桌面上，搖手柄以順時針120轉/分，指針應指在無窮大，說明開路正常；

 （2）短路測試：L和E相連放在絕緣桌面上，輕搖一下手柄，指針應指在0，說明短路正常。

5、測量三相異步電動機絕緣好壞：分別測量相與相3次，相與地3次（L接繞組端，E接接地端或外殼，外殼處應無絕緣漆或無生銹），L和E連接正常，以 120 轉/分速度轉動手柄數十圈，等指針穩定后，正確讀出絕緣電阻大小。6次，每次測量值應大于或等于0.5兆歐，說明電機絕緣良好。

*具體操作流程，看班級微信群發的視頻。

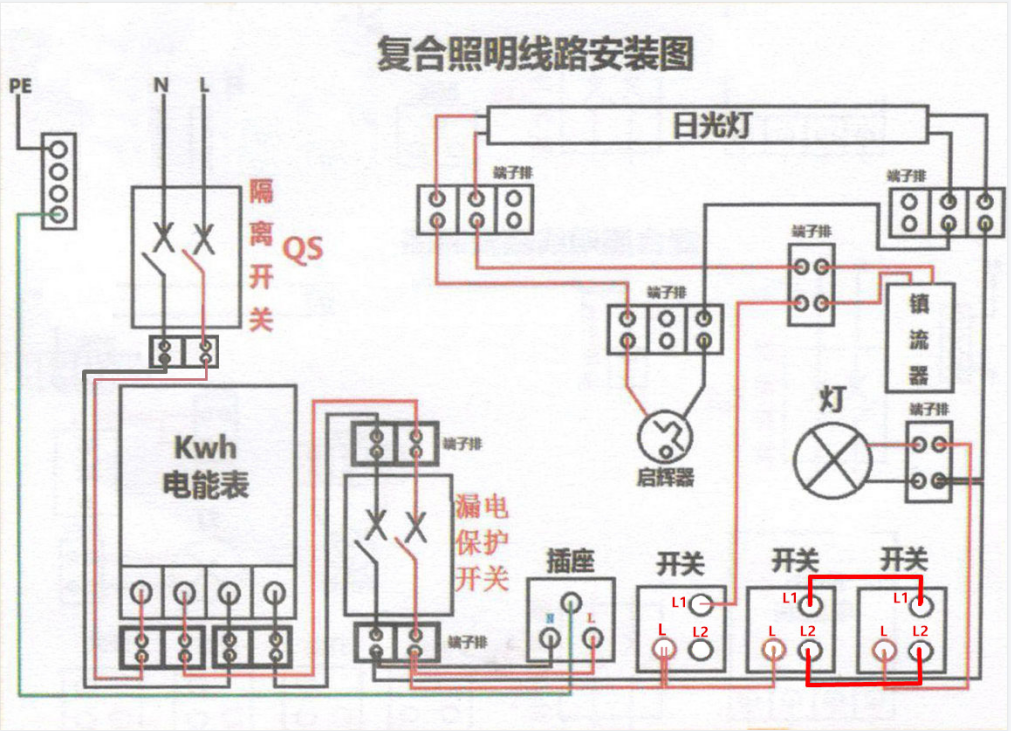

項目二照明接線：30分（至少考27分）。考試時間30分鐘。按照電路圖接線，并通電驗證。

注意事項：

  1、火線和零線顏色應區分，

  2、線芯頭應1-2厘米長度（防止壓皮，尤其開關端）

  3、端子臺最多2個線頭，

  4、時間充足情況下，理一下線盡量美觀，取得高分，

  5、通電之前，必須用萬用表自檢，

  6、送電順序：斷路器-漏電保護器，

  7、斷電順序：漏電保護器-斷路器

經常容易出問題：

   1、端子臺容易錯位（上下不對應），

   2、與單控開關相鄰的雙控開關公共端L接到單控開關控制端L1，從而導致單控開關即控制日光燈也控制雙控燈（應相鄰雙控開關公共端L與單控開關進線端L連接），

   3、雙控燈不正常（另一個雙控開關公共端接到白熾燈，雙控開關之間分別L1接L1，L2接L2）

項目三：排故20分（考試時間10分鐘）

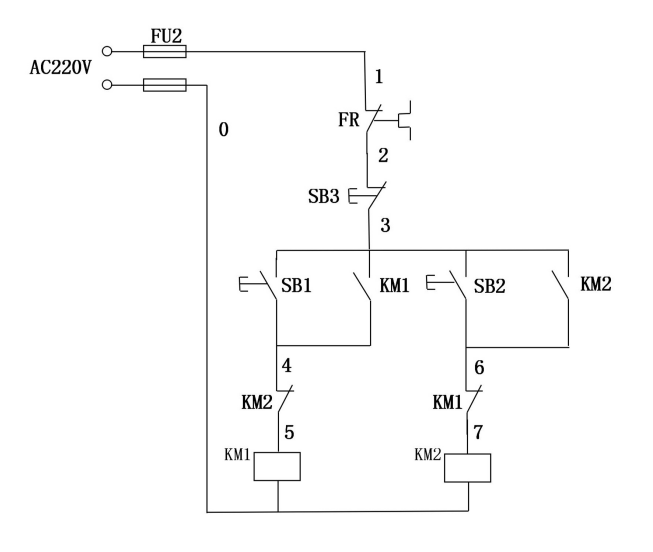

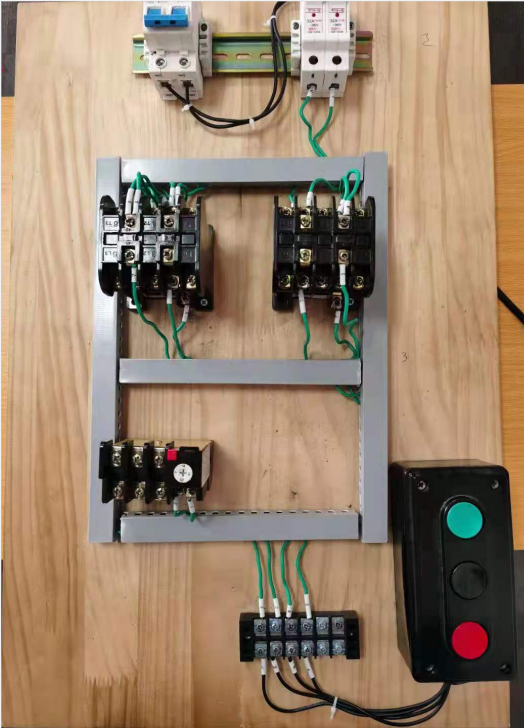

              電路圖                           考核設備

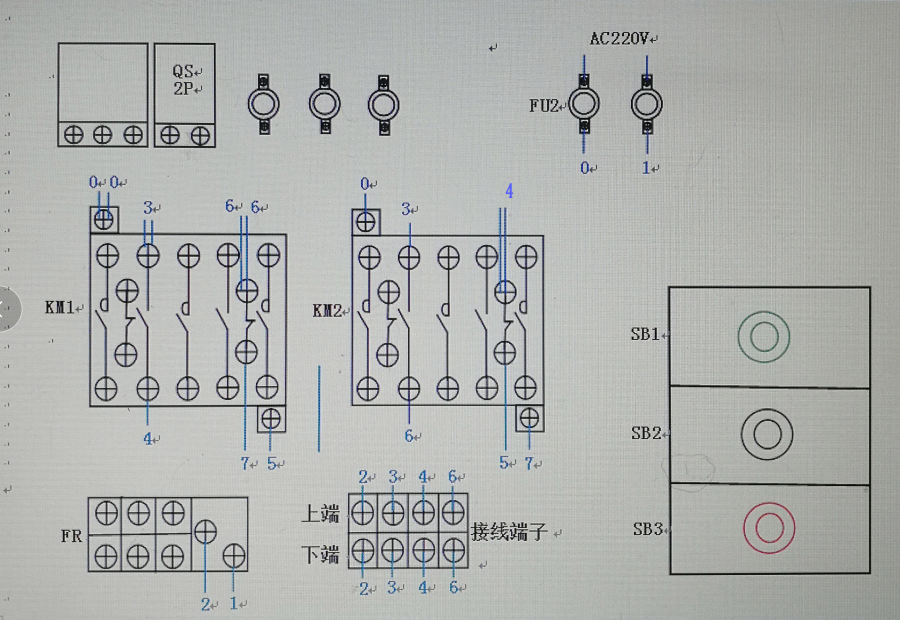

             設備接線端和線號

故障點：1、線頭壓皮（按照電路圖量導線兩端編號）

        2、錯位（器件兩端是否連接在電路中，兩端是否有對應線頭編號，常見：輔助常開觸點3、4、6接在相鄰主觸點上；輔助常閉觸點5、7接在輔助常開上）。

    電路正常運行現象：首先合上斷路器通電，按SB1（電機正轉按鈕）接觸器KM1觸點吸合，松開SB1因為接觸器KM1輔助常開觸點吸合著（自鎖現象）從而KM1還是吸合狀態，再按SB3（停止按鈕），接觸器KM1觸點不吸合；按SB2（電機反轉按鈕）接觸器KM2觸點吸合，松開SB2因為接觸器KM2輔助常開觸點吸合著（自鎖現象）從而KM2還是吸合狀態，再按SB3（停止按鈕），接觸器KM2觸點不吸合。

    如果沒有以上正確現象。先斷開斷路器（斷電），通過電阻法量線路通斷，使用指針式萬用表調到歐姆檔x100檔，自檢一下萬用表是否正常使用，按照具體現象對應下面步驟測量判斷找出故障并排除。2個故障點找出電路恢復正常現場，聯系考官檢查確認，考官檢查完畢，恢復2個故障，離開考場考下一個項目。

故障現象和檢查位置對照

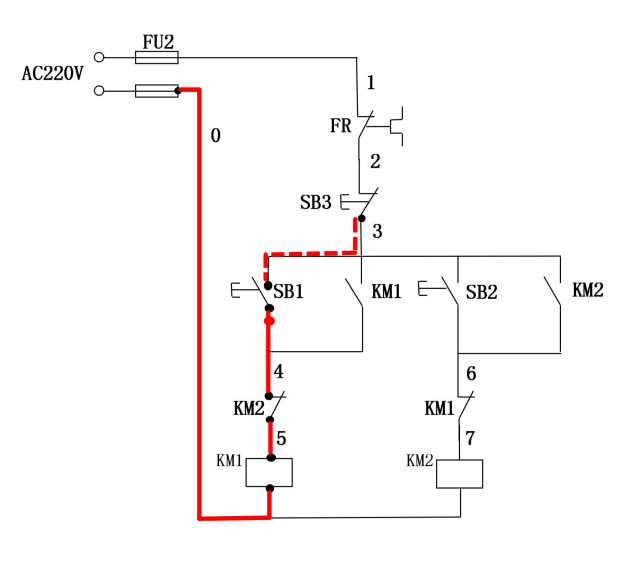

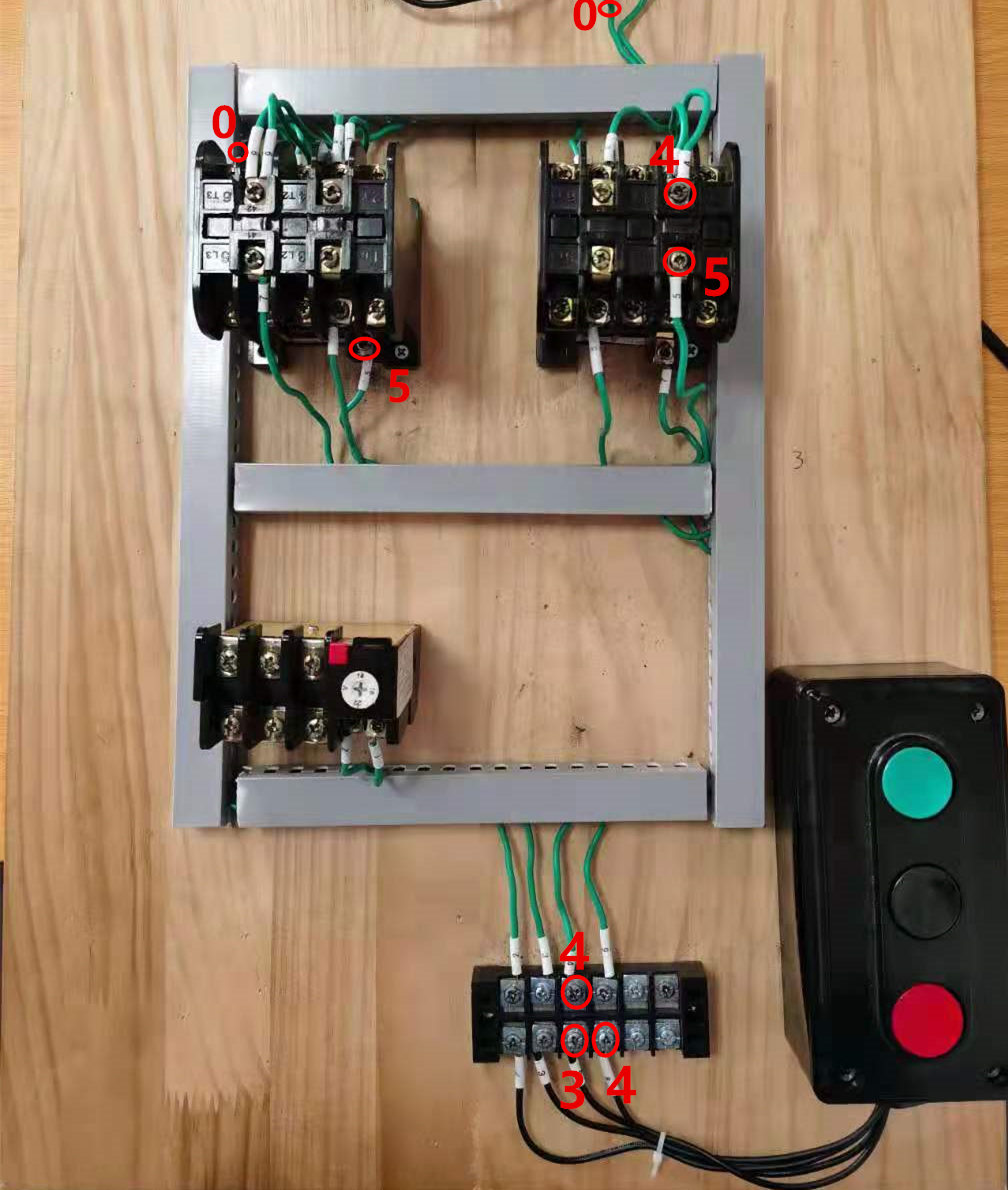

1、KM1不吸合（排查“紅色路線”圖，按照從上往下順序逐一排查，具體步驟如下）

a、3#線(按鈕盒中隱形）和SB1：測量端子臺下端3#和4#，按住SB1，如不通，故障點4#。

b、4#線（端子臺的上端4#→KM2常閉點4#）

c、4#和5#（KM2常閉點，確認4#線是否進到KM2常閉端，5#線頭是否接在KM2的常閉端）

d、5#線（KM2常閉點5#→KM1線圈下端5#）

e、0#線（KM1線圈上端0#→保險絲下端0#）

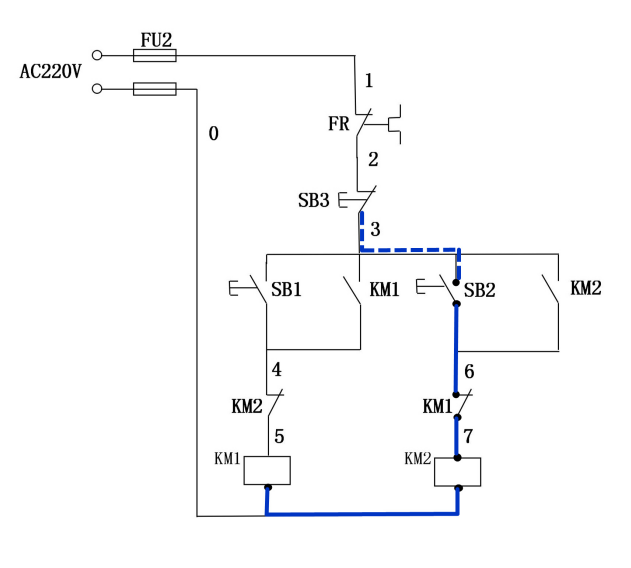

2、KM2不吸合（排查“藍色路線”圖，按照從上往下順序逐一排查，具體步驟如下）

a、3#線(按鈕盒中隱形）和SB2：測量端子臺下端3#和6#，按住SB2，如不通，故障點6#。

b、6#線（端子臺的上端6#→KM1常閉點6#）

c、6#和7#（KM1常閉點，確認6#線是否進到KM1常閉端，7#線頭是否接在KM1的常閉端）

d、7#線（KM1常閉點7#→KM2線圈下端7#）

e、0#線（KM2線圈上端0#→KM1線圈上端0#）

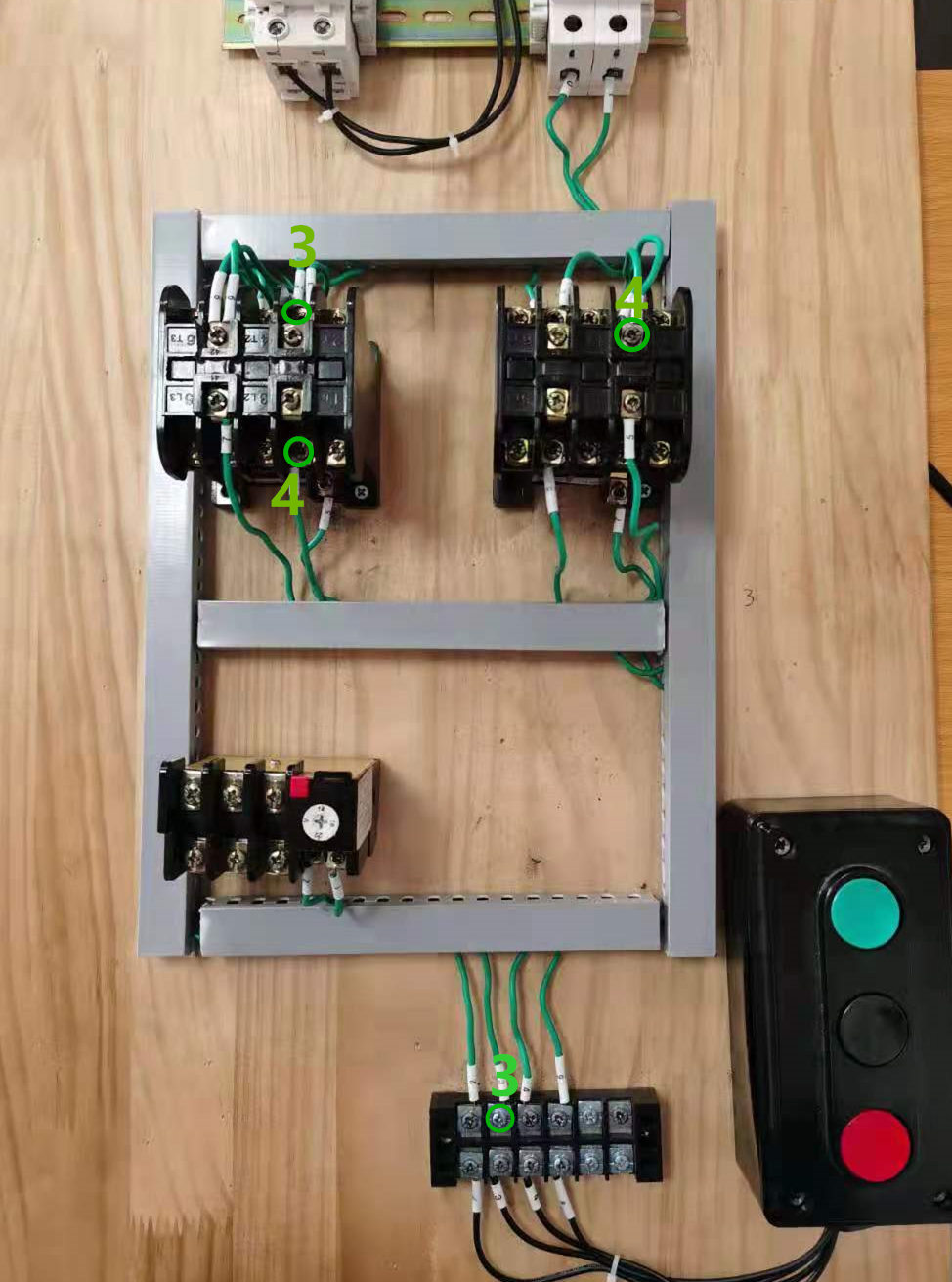

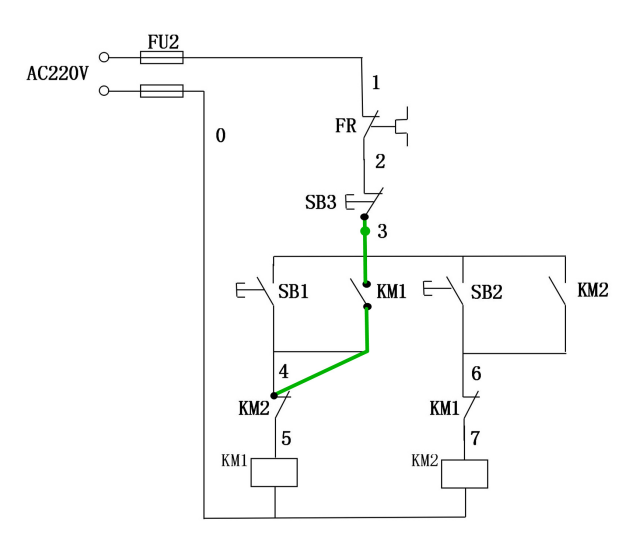

3、KM1不自鎖（排查“綠色路線”圖，按照從上往下順序逐一排查，具體步驟如下）

a、3#線（端子臺的上端3#→KM1常開點3#）

b、4#線（KM1常開點4#→KM2常閉點4#）

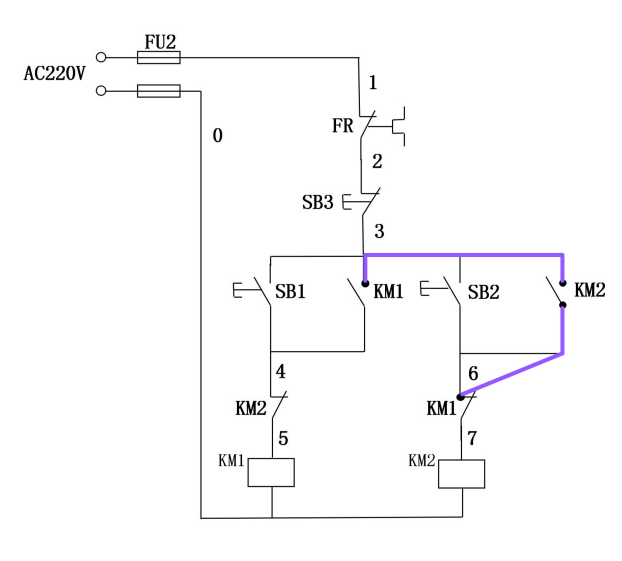

4、KM2不自鎖（排查“紫色路線”圖，按照從上往下順序逐一排查，具體步驟如下）

a、3#線（KM1常開點3#→KM2常開點3#）

b、6#線（KM2常開點6#→KM1常閉點6#）

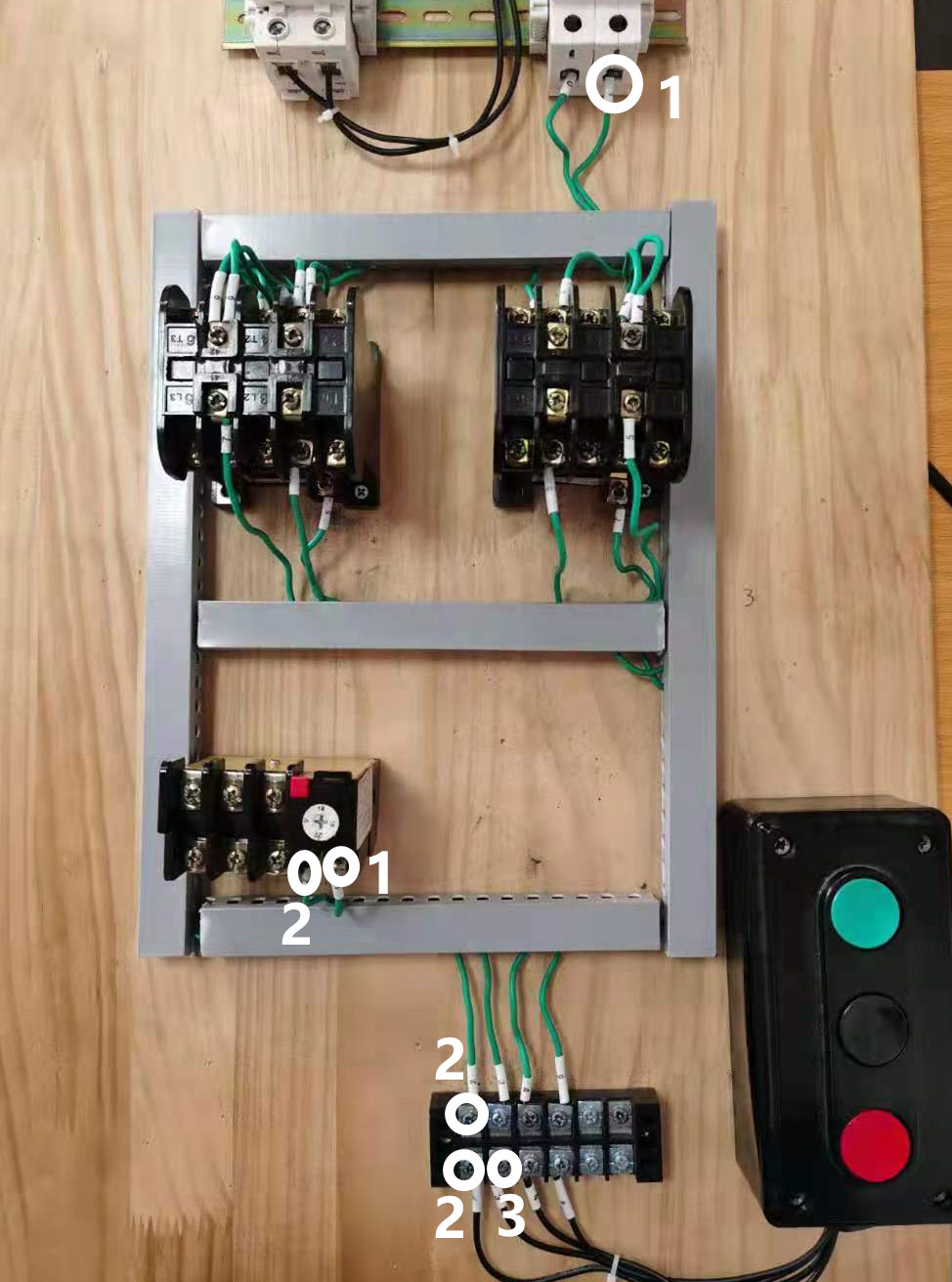

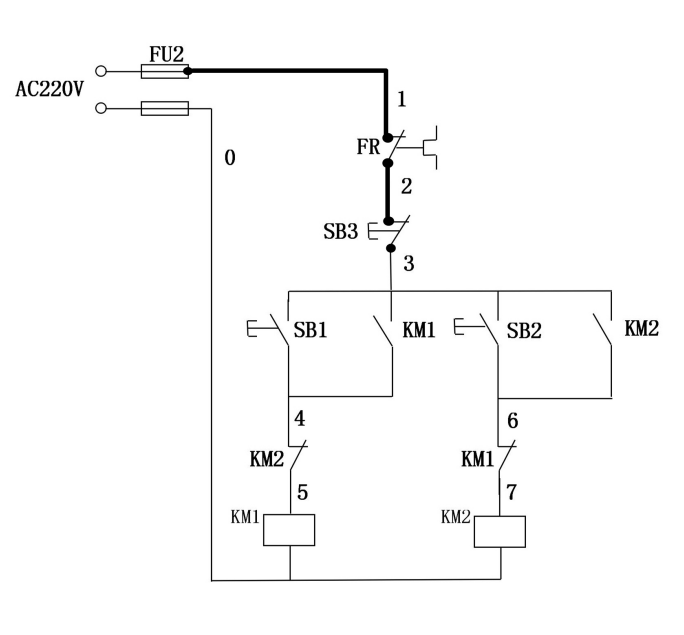

5、KM1不吸合、KM2都不吸合（排查“黑色路線”圖，按照從上往下順序逐一排查，具體步驟如下）

a、1#線（FU2保險絲下端1#→FR常閉端1#）

b、2#線（FR常閉另一端2#→端子臺的上端2#）

c、SB3：測量端子臺下端2#和3#，如不通，故障點2#。

6、KM1、KM2都不自鎖

a、3#線（端子上端3#線→KM1常開點）

項目四-觸電急救知識:30分（至少27分，口述形式+橡皮人演示）

1.有人觸電了，第一時間做什么？

答：盡快讓觸電者脫離電源。并撥打120。

2. 如何讓觸電者脫離電源？

答：首選就近拉閘斷電。

3.如果電源開關離得比較遠或比較高或一時找不到，無法及時關閉電源怎么做？

答：可使用干燥的絕緣工具，如木棒、塑料、橡膠等，使其迅速脫離電源。

4.如果周圍沒有任何絕緣工具怎么做？

答：可用自己身上干燥的衣物、圍巾、圍脖等將手包住，直接去拉觸電者，使其迅速脫離電源。如自己的衣物也濕了，則可抓住觸電者身上干燥且不貼身的衣服使其迅速脫離電源。

5.高處觸電如何搶救？

答：拋擲裸金屬線使線路短路接地，迫使保護裝置動作，斷開電源。拋擲金屬線前，應注意先將金屬線一端可靠接地，然后拋擲另一端；被拋擲的一端切不可觸及觸電者和其他人。使其脫離電源時，要防止觸電者從高處摔下，造成二次損傷。

6.使觸電者脫離電源后應該怎么做？

答：①應將觸電者帶到通風、干燥的地方;

③判斷其是否清醒;（第一次判斷）

判斷方法：可以輕拍其肩膀并呼叫傷員，但禁止搖動傷員頭部。

④如傷員清醒則讓其休息，等待120；

⑤如傷員昏迷則讓其平躺，手放平、腳伸直、解開衣領、松開褲帶；

⑥判斷其是否有呼吸和心跳;（第二次判斷）

判斷方法：用看、聽、試的方法，判斷傷員呼吸心跳情況。

     a.一看——看傷員的胸部、腹部有無起伏動作；

     b.二聽——用耳貼近傷員的口鼻處，聽有無呼氣聲音；

     c.三試——先用中指和食指的指背放在傷員的口鼻處，試測有無呼吸的氣流。然后再用兩手指的指腹輕試一側(左或右)喉結旁凹陷處的頸動脈有無搏動。

7.若通過以上方法判別出觸電者有心跳沒有呼吸，如何施救？

答：可以使用人工呼吸。

8.人工呼吸應該如何進行？

答：首先應先檢查傷員口中是否有異物，如有則應先清除；

    清除口中異物方法：救護人員將其身體及頭部同時側轉，迅速用一個手指或兩個手指交叉從口角處插入，從中取出異物，操作中要注意防止將異物推到咽喉深處。且確保氣道通暢。

    人工呼吸方法：救護人員位于被救者一側，用一拇指和食指捏緊傷員鼻孔，其掌根按住傷者額頭使其下顎垂直于地面打開氣道，另一手托住傷員下顎，使其嘴張開，然后自己深吸一口氣，用自己的嘴唇包住傷員的嘴用力吹氣，觀察傷員胸部是否有明顯起伏。吹氣成功后，松開傷員鼻孔讓其自主呼吸。

9.人工呼吸每分鐘不得低于多少次吹氣？

答：返回
